一、概述


FZW□-72.5/1250-25户外高压真空负荷开关是由隔离闸刀、真空灭弧室及操作机构等部件组成。采用真空灭弧室原理,具有灭弧能力强,性能可靠,寿命长,体积小,无爆炸危险,不污染等优点。配套相应的真空负荷开关可用于电力、冶金、矿山、化工等部门的输配电系统中,作控制设备用,特别适合需频繁操作的场所。

二、使用环境条件


周围空气温度:日温差不超过25K;
海拔不超过2000m;
风压不超过700Pa(相当于风速35/s);
空气污秽程度:按GB5585之4.2条中规定的Ⅳ级;
地震烈度不超过8度;
覆冰厚度不超过10mm

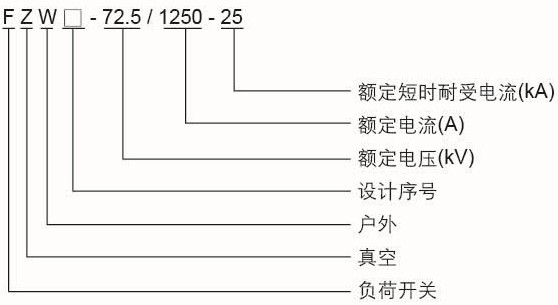

三、型号及含义


四、主要技术参数



序号
项目
单位
参数
1
额定电压
kV
72.5
2
额定频率
Hz
50
3
额定电流
A
1250
4
额定有功负载开断电流
A
1250
5
额定闭环开断电流
A
1250
6
5%额定有功负载开断电流
A
62.5
7
额定电缆充电开断电流
A
25
8
额定空载变压器开断容量
kVA
9
额定开断电容量组电流
A
10
1min工频耐压 真空断口
kV
68
相间、相对地
kV
160(140)
隔离断口
kV
160(140)
11
雷电冲击耐压(峰值) 相间、相对地
kV
350(325)
隔离断口
kV
350(325)
12
4S额定短时耐受电流(热稳定)
kA
16
13
额定峰值耐受电流
kA
55
14
额定短路关合电流(峰值)
kA
55
15
机械寿命
10000

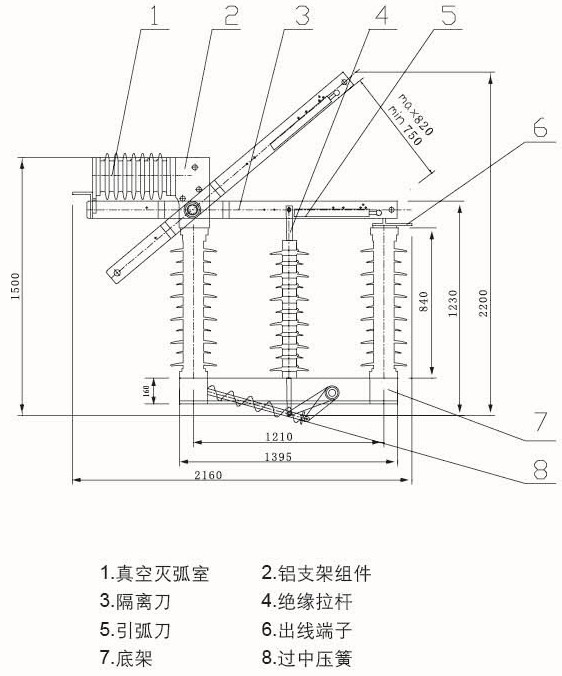

五、产品主体机构图
