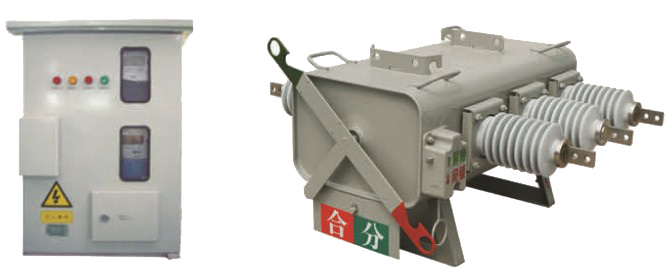

  • PGS-JL-12KV、 24KV、35KV系列户外电能预付费计量装置
  • 所属类别:产品 > 户内外高压负荷开关
  •       全国免费热线:
    400-820-7720
  •       电话:021-67752215
  • 分享:

一、概述


PGS-35JL预收电费计量装置适用35kV直供用电户,本装置采用PGS-35户外高压负荷开关+限流熔断器、JLSZK-12型预计费计量箱和计量CT、PT组合。可实现负荷开断及预收电费计量,其占地少、安装方便,工程造价低。
为了解决用户为小冶炼(炼钢或铁等),在加工过程中存在大量的谐波,从而造成计量不准确、线损高的问题,该产品可防止谐波误计量造成的电费损失现象,预收电费改造兼顾降低线损一举两得。
该装置具有无线远程通讯电力预付费控制功能,在智能IC卡预付费技术基础上,根据市场需求而开发出的新的一代预付费控制系统,它在原IC卡预付费控制系统的基础上,增加了远程售电、监测、事件主动上报,短信通知等功能使电力预付费控制系统真正具有了自动化、与网络化功能。代表着预付费控制系统的前进方向。

二、主要技术性能


本系统由高压计量控制装置和35kV负荷开关单元结构组成,能完成高压直供用户的电能计量和预购电工作及保护功能(保护功能由供电部门和用户协定是否投、切)。
产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等显著特点。
采用电能表进行计量和结算。
用户通过IC卡预付费(或负控终端)系统实现先买电后用电,每个计量箱(柜)配一台IC卡控制器(或负控终端),每个控制器(终端)配置一张IC卡(SIM卡),互不通用。
电能收费控制装置全自动运行,欠电自动跳闸,购电后自动合闸;跳闸电量、跳闸负荷可任意设置。
控制系统采用三相供电,任何一相有电即可保证其准确动作。
控制装置设有手动跳闸按钮,未欠电前用户可手动跳闸,购电后由自动合闸;欠电后不能合闸。
由于该装置采用用户变压器高压侧计量,表计安装于封闭的专用计量箱之内,从根本上解决了防窃电问题。
可防止谐波误计量造成的电费损失现象,预收电费改造兼顾降低线损。
本装置是具有收费控制功能、完全防窃电计量功能.成为投资少、见效快的配电成套设备。

三、使用环境条件


环境温度:上限+50℃,下限-40℃。
海拔不超过3000m。
风压不超过700Pa(相当于风速34m/s)。
地震烈度:8度。
覆冰厚度:≤10mm
安装场所:没有火灾、爆炸危险,无化学腐蚀及经常性剧烈震动。
污秽等级:Ⅲ类、IV类。
倾斜度:对柜(箱)壳体不超过30;对电能表不超过10。
防护等级:IP54
安装方式:户外或装置安装于建筑物内或开闭所内。

四、主要技术参数


序号
项目
单位
PGS-12
PGS-24
PGS-40.5
1
额定电压
kV
15
24
40.5
2
额定频率
Hz
50/60
50/60
50/60
3
对地及相间
绝缘水平
雷电冲击耐压
相间,对地
kV
110
125
185
断口
kV
125
145
215
工频耐压1min
相间,对地
kV
50
64
95
断口
kV
60
79
110
4
额定电流
A
630
630
630
5
额定开断负荷电流(所充SF6气体0.07MPa/20℃)
A
630
630
630
6
零表压下开断电流
A
630
630
630
7
峰值耐受电流
A
50
50
50
8
额定短时关合电流
kA
50
50
50
9
额定短时耐受电流
kA/S
4/20
4/20
4/20
10
电流互感器计量等级
0.2S
0.2S
0.2S
11
电压互感器计量等级
0.2S
0.2S
0.2S

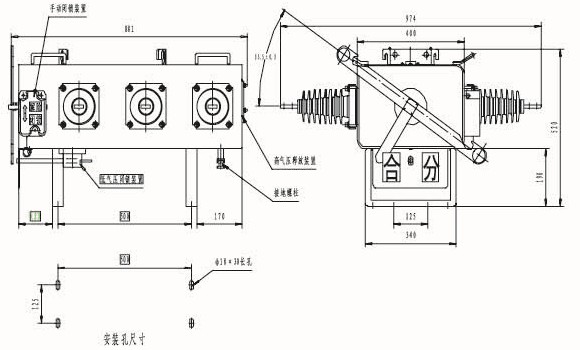

五、产品主体机构图
